[ DraftSight ] オリジナルツール 『選択レイヤ以外のoff・on』

公開日: : 最終更新日:2014/11/20 AutoCAD, DraftSight, カスタマイズ, ツールバー

AC(autocad)ではオリジナルのツールを使っている。

『現在の画層以外を非表示にする』と『全ての画層を表示』だ。
(『ACでオリジナルツールの作り方』は後ほど作成する予定)
[Autocad 2012] オリジナルツール 『選択レイヤ以外のoff・on』作成しました。

DS(draftsight)でも同じ設定が作れる。新しいツールを作ってマクロを設定すればよい。


まずは適当なアイコンを作っておく。
何だかスモールとラージ、2種類必要みたいだから「16×16」と「24×24」のPNGデータを作っておく。
Loff_Large Loff_Small Lon_Large Lon_Small 赤がOFF、緑がONとした。

1

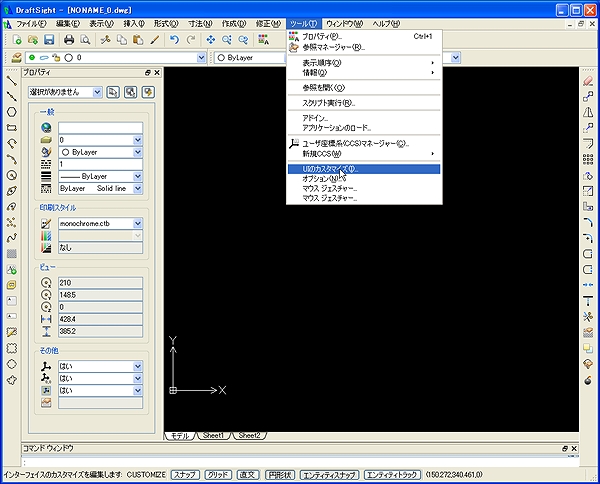

「ツール」から「UIのカスタマイズ」を呼び出す。

2

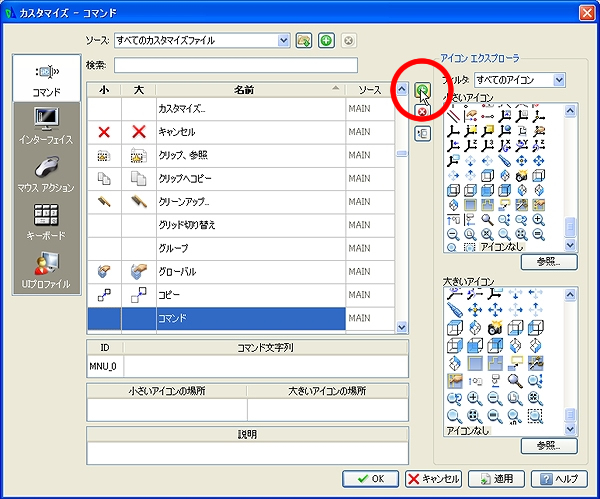

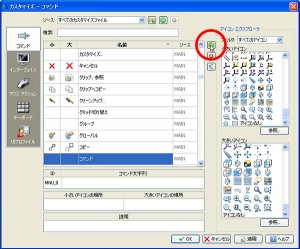

コマンドの追加ボタンを押す。

3

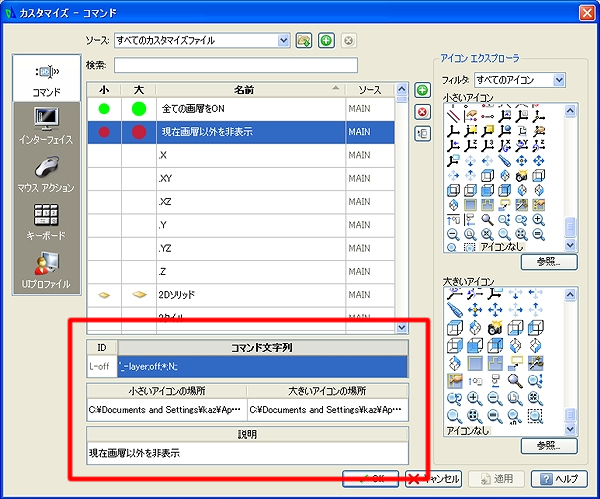

必要事項を書き込む。

<『全ての画層をON』sample>
ID:(適当)L-on
コマンドの文字列:’_-layer;ON;*;;
小さいアイコンの場所:さっき作ったアイコンの場所
大きいアイコンの場所:さっき作ったアイコンの場所
説明:(適当)全ての画層をON

<『全ての画層をOFF』sample>
ID:(適当)L-off
コマンドの文字列:’_-layer;off;*;N;;
小さいアイコンの場所:さっき作ったアイコンの場所
大きいアイコンの場所:さっき作ったアイコンの場所
説明:(適当)全ての画層をON

後は適用ボタンでOK。


続いて新しいメニューバーを作る。

「ツール」から「UIのカスタマイズ」を呼び出す。
4

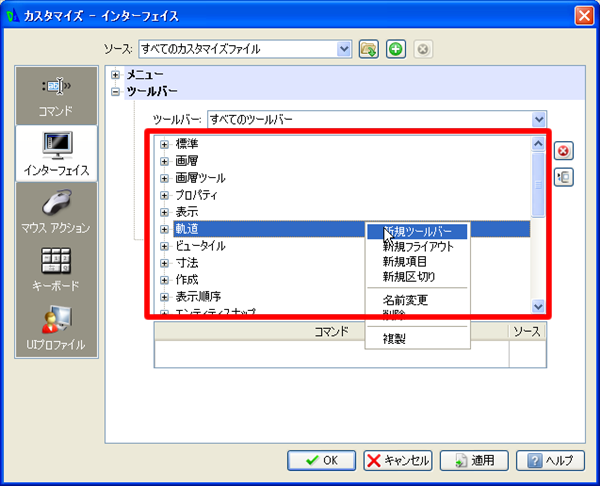

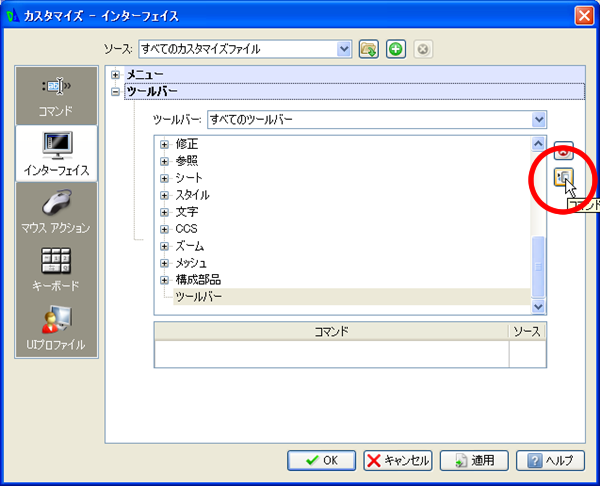

「インターフェイス」→「ツールバー」を展開して赤のエリアで右クリック→「新規ツールバー」を選択。

5

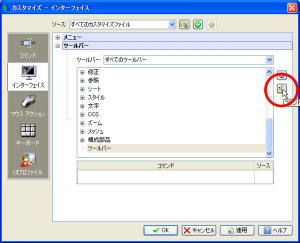

コマンドエクスプローラを呼び出してさっき作ったツールを探す。

7

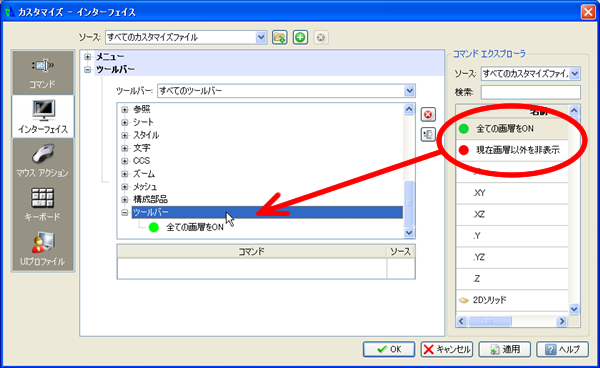

ツールをD&Dで「ツールバー」に追加。適用したらOK。

いよいよ大詰め。

8

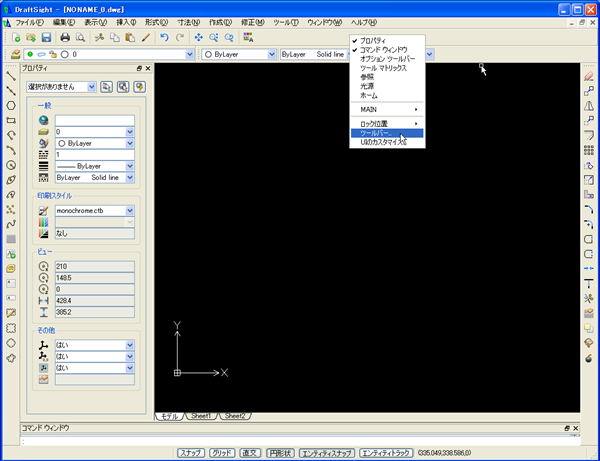

どこでもいいからツールバーの空いている所で右クリックしてメニューから『メニューバー』を呼び出す。

9

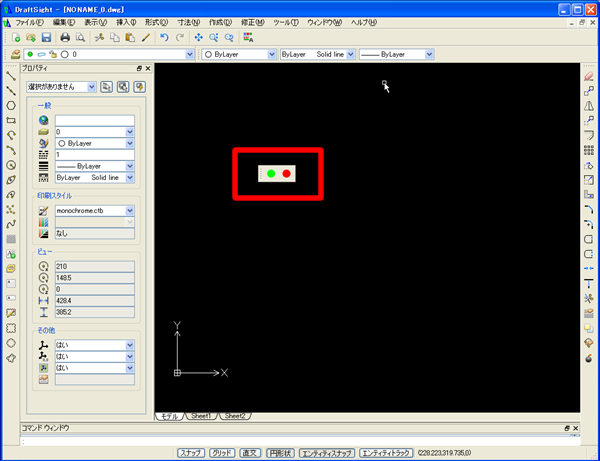

こんなんが出てきたらOK。
※画面のどっかに出てきているはずなのでウインドウを最大にしたりして探す。俺も隠れているメニューを探すのにチョット戸惑った。

最後は沢山レイヤーのある図面を開いて、レイヤーが点いたり消えたりしたら大成功となる。
出来ない時は『コマンドの文字列』を疑ったほうがいいかも。

このやり方で色々なツールを作ってみると面白いかもしれない。

※autocad2012には既にこれっぽいツールが有る。autocad2005で使えるツール。その点で言えばdraftsightはautocad2005に近いか。でもDXFファイルでのやり取りではautocad2012で開けなかったデータもdraftsightで開くことが出来た。どのソフトで元データを作ったのか不明だがデータ変換ソフトとして大活躍している。
