[AutoCAD] 線分や円弧を等分割する<DIVIDE>

公開日: : AutoCAD, コマンド

線分や円弧を等分割する時は「DIVIDE」コマンドを使用します。

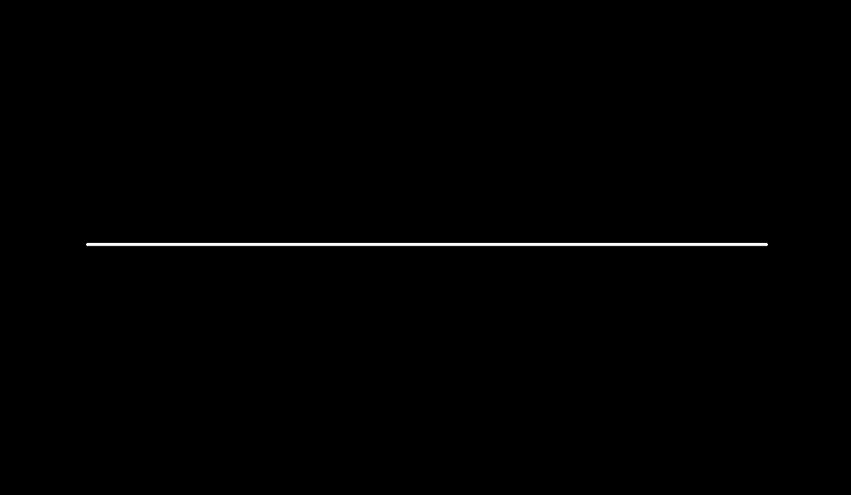

『任意の線分を10分割にします』
※実際は線分が10個に分かれるのではなく、等分されたポイントが追加されます。

コマンドラインに「divide」でenter。

「分割するオブジェクトを選択:」分割したい線分を選択。

「分割数を入力 または [ブロック(B)]:」で「10」でenter。

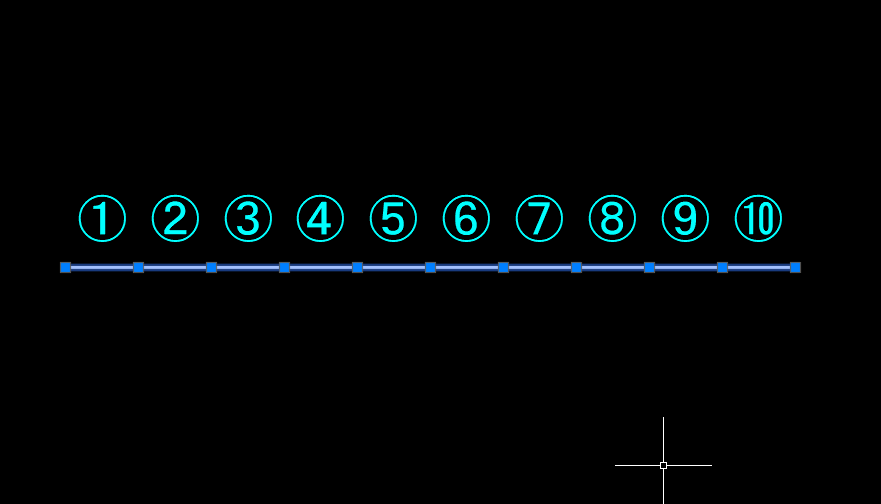

何も起こってないように見えますが線分を全体選択すると
等分された点が追加されています。

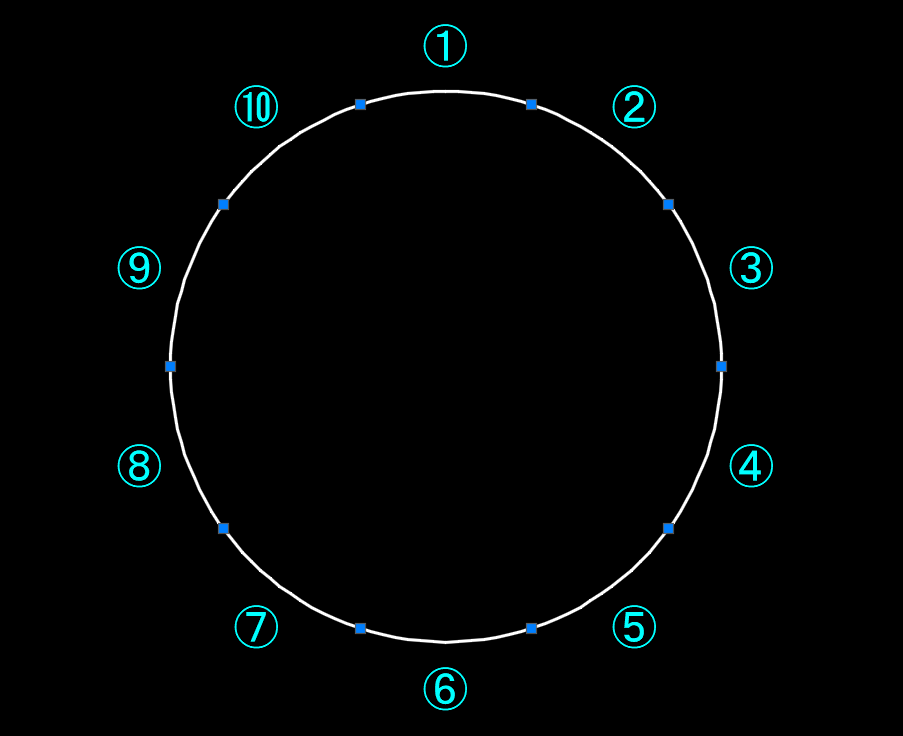

円を分割するとこんな感じ
