文字スタイルの設定(文字幅の係数を変更する)

公開日: : 最終更新日:2013/12/20 DraftSight, Font

デフォルトの文字スタイルはチョット幅が広い気がするなら文字の幅の係数を変更する。

1

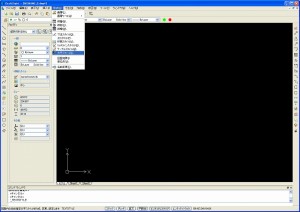

「形式」-「文字スタイル」を選択。

2

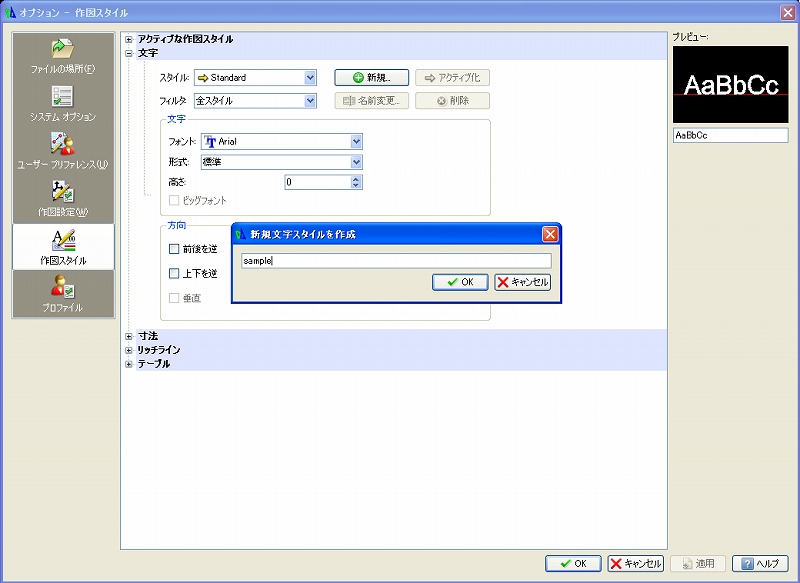

新規より新規文字スタイルを作成。仮に『sample』とした。

33

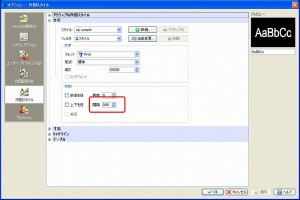

間隔を1.0から0.8に変更して適用。

4

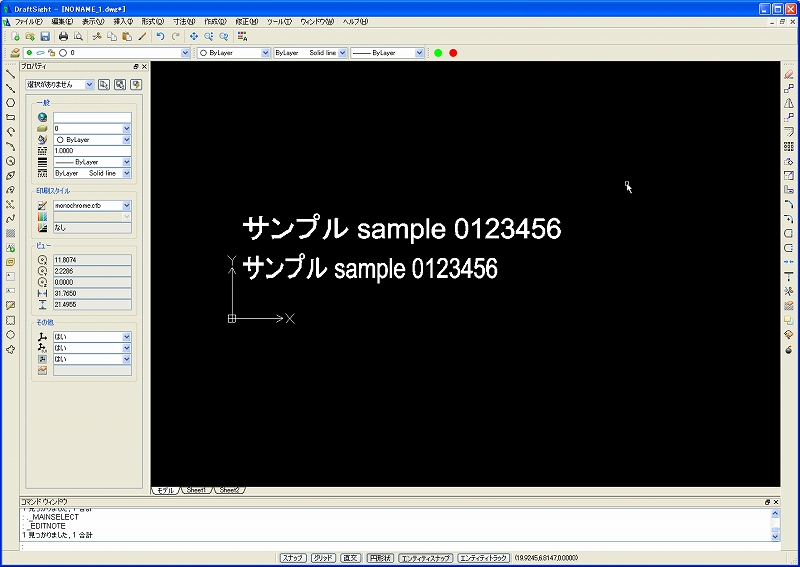

上段がデフォルトの『Standrd』
下段が新規文字スタイルの『sample』

以前は、A1サイズの打ち出しにペンプロッターを使っていた為、フォントは単線のものを使用していた。これによりautocadとdraftsight間でフォントエラーが出ることがある。draftsightも単線のフォントを持っているので対応させていけば問題はない。

しかし現在では大型の印刷でもレーザープロッターが主流になり、フォントはゴシック系の文字も使えるようになった。

過去のCADデータを使用するとフォントの問題が出てくるが徐々に減ってくるんじゃないかな。
