[ DraftSight ] オリジナルテンプレートをつくろう 其の五 線種を設定する

公開日: : 最終更新日:2014/02/10 DraftSight オリジナルテンプレートをつくろう

【オリジナルテンプレートをつくろう メニュー】

線種を設定する(オリジナルの一点鎖線、2点鎖線、点線、を追加する方法)

デフォルトの線種だけだと、一点鎖線や点線、破線の間隔がしっくりこない時があります。そんな時はオリジナルの線種を作成し、図面に共通性と見やすさをプラスさせる。デフォルトの線種設定ファイルをカスタマイズすることによってオリジナル感を出す。

線種データはデフォルトで隠しフォルダなので表示出来るようにします。

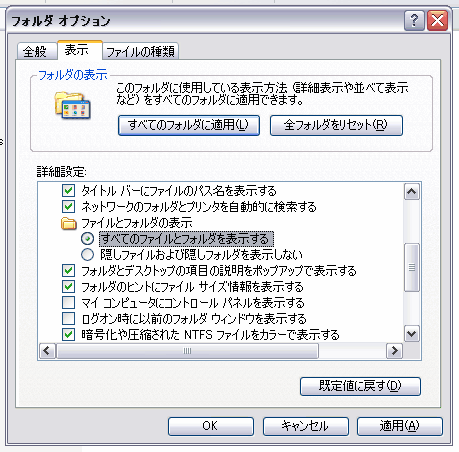

(WindowsXPの場合)フォルダオプションで『全てのファイルとフォルダを表示する』にチェックして『OK』
NoNameNo-00

C:\Documents and Settings\xxxx\Application Data\DraftSight\1.2.xxxx\Linestyles に『INCH.LIN』『MM.LIN』というファイルがある。『INCH.LIN』を複製して『UME.LIN』とリネームする。

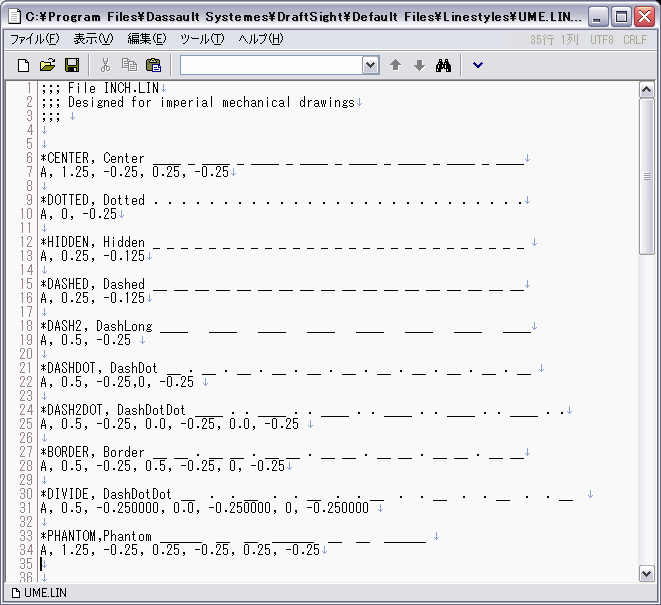

エディターで開くと以下の様な線種情報を見ることが出来ます。メモ帳でも構いません。
CProgram FilesDassault SystemesDraftSightDefault FilesLinestylesUMELIN - Crescent EveNo-00
例えば

*CENTER, Center ____ _ ____ _ ____ _ ____ _ ____ _ ____ _ ____ _ ____
A, 1.25, -0.25, 0.25, -0.25

であれば、1.25mm実線、0.25mm間を空けて0.25mmの実線、0.25mm間を空ける。これが連続して表現されるってことです。

よく使われそうな4種類の線種を追加します。

  • Center:一点鎖線(いってんさせん)
  • Phantom:二点鎖線(にてんさせん)
  • Dash:破線(はせん)サイズ違い2種類

名前がかぶると元々のデータの線種が表現されてしまうので自分のオリジナルネームを付けます。ここでは『um』を付けました。

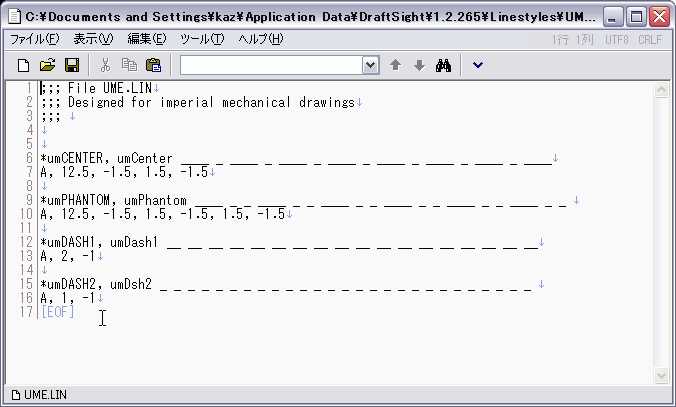

00

*umCENTER, umCenter ____ _ ____ _ ____ _ ____ _ ____ _ ____ _ ____ _ ____
A, 12.5, -1.5, 1.5, -1.5

*umPHANTOM, umPhantom ____ _ _ ____ _ _ ____ _ _ ____ _ _ ____ _ _ ____ _ _
A, 12.5, -1.5, 1.5, -1.5, 1.5, -1.5

*umDASH1, umDash1 __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __
A, 2, -1

*umDASH2, umDsh2 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
A, 1, -1

追加オリジナル線種以外は消します。

図面に戻って新しく追加した線種を使えるように登録をします。

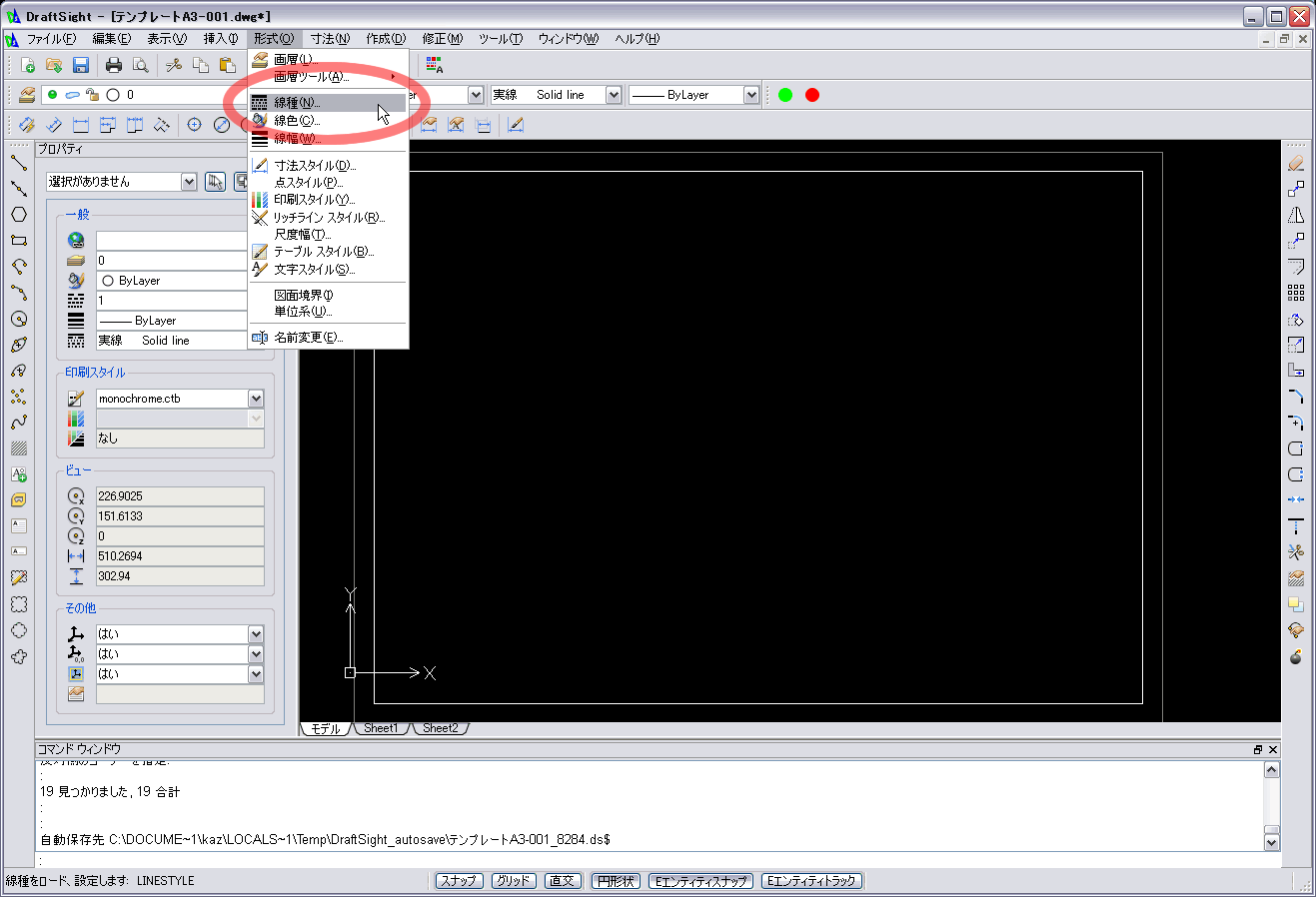

メニューから『形式』-『線種』を選択。
DraftSight - [テンプレートA3-001dwg]No-00

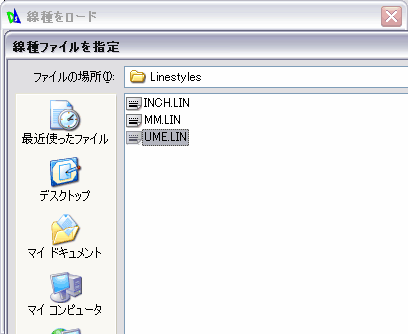

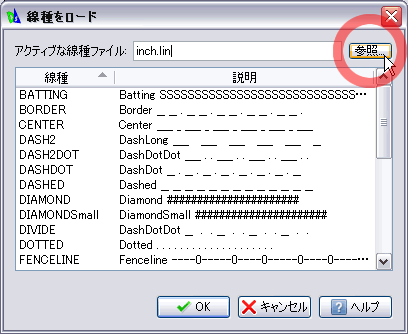

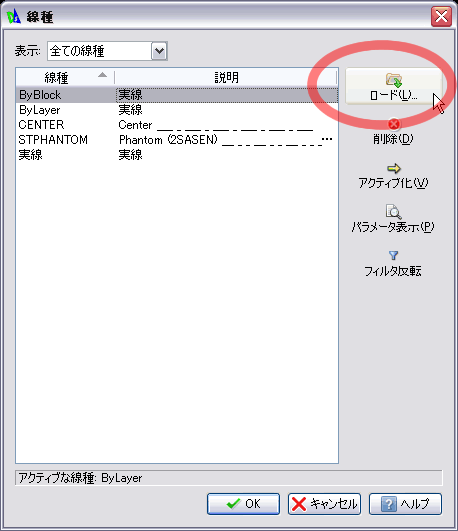

ロードを選択して先に作っておいた『UME.LIN』を選択します。
線種No-00

線種をロードNo-00

線種をロードNo-01

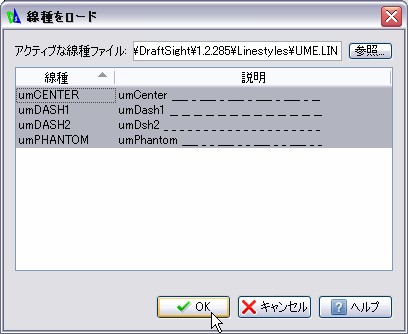

ロードしたい線種を選んで『OK』でロードできます。
(『Ctrl』を押しながら複数のデータを選択できます)
線種をロードNo-02

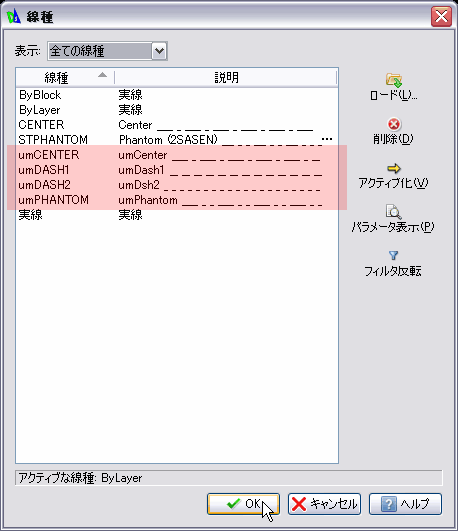

新しく線種が追加されました。
線種No-01

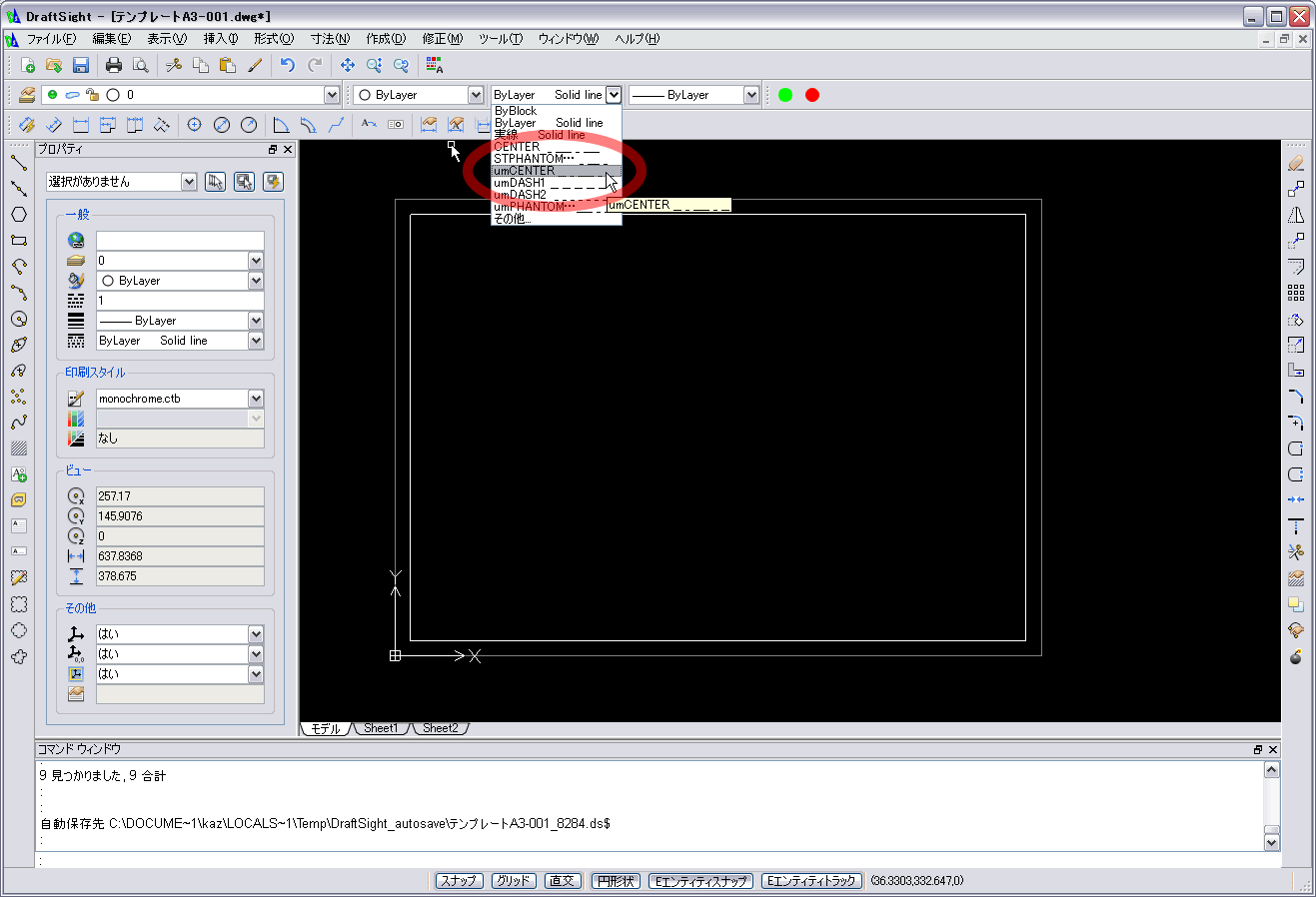

早速新しい線種の線を描いてみます。まずは表現したい線種を選んで、左メニューの線分で線を描きます。
DraftSight - [テンプレートA3-001dwg]No-01

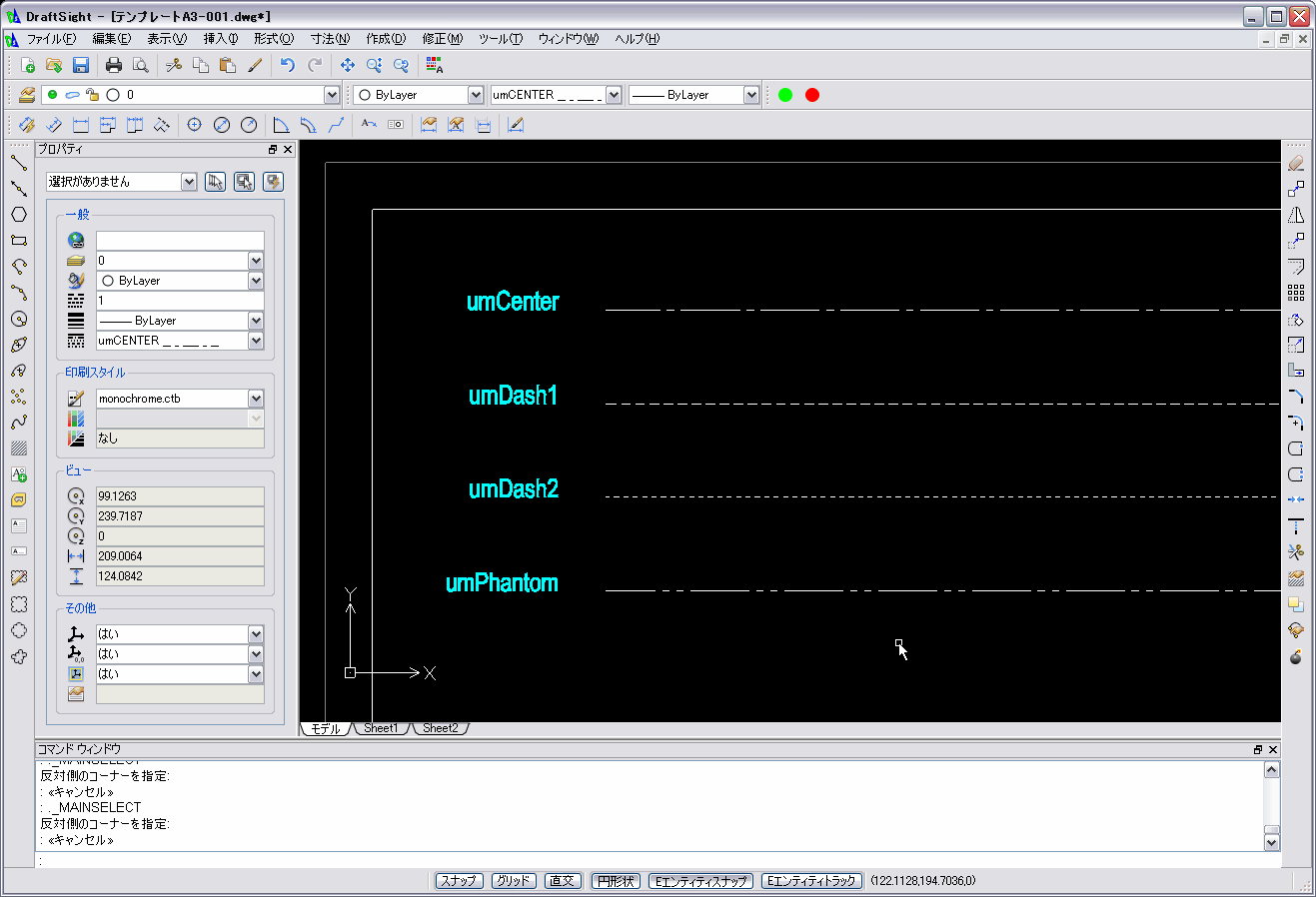

4種類の線を並べてみました。
DraftSight - [テンプレートA3-001dwg]No-02

オリジナルテンプレートをつくろう 其の二 レイヤーを設定する』で設定した際は手を付けませんでしたが、『芯線』のライン(実線)を『umCenter(一点鎖線)』に変更します。

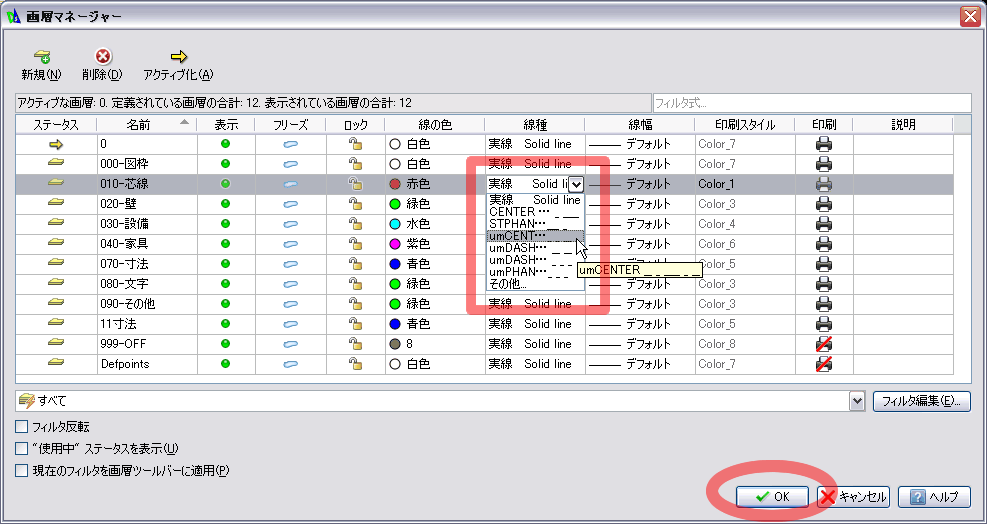

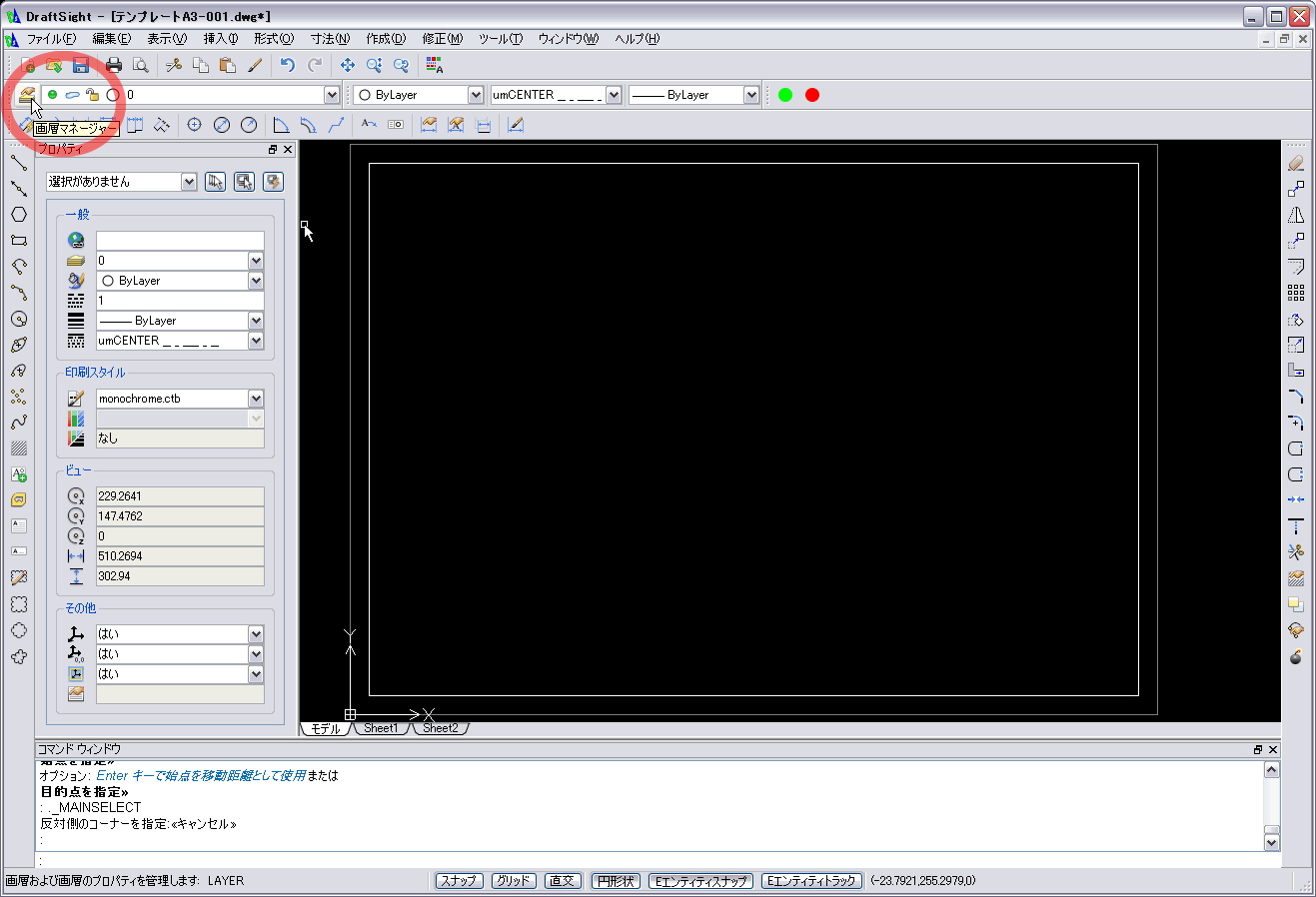

『画層マネージャー』を開いて『芯線』の線種をプルダウンメニューから『umCEMTER』に変更。
0

画層マネージャー

以上でオリジナル線種が完成。線種の数値を少し変えるだけで線種はカスタマイズできるのでオリジナルの線種が欲しい時は試してみてください。
