[ DraftSight ] オリジナルテンプレートをつくろう 其の四 寸法スタイルを設定する

公開日: : 最終更新日:2014/02/10 DraftSight オリジナルテンプレートをつくろう

【オリジナルテンプレートをつくろう メニュー】

違う操作(コマンド)を行う時は『Esc』でキャンセルできます。『Esc』でキャンセルはよく使うので覚えておきましょう。

寸法スタイルを設定する

デフォルトでは寸法のツールバーが非表示になっているので表示させます。
寸法メニューを表示-0

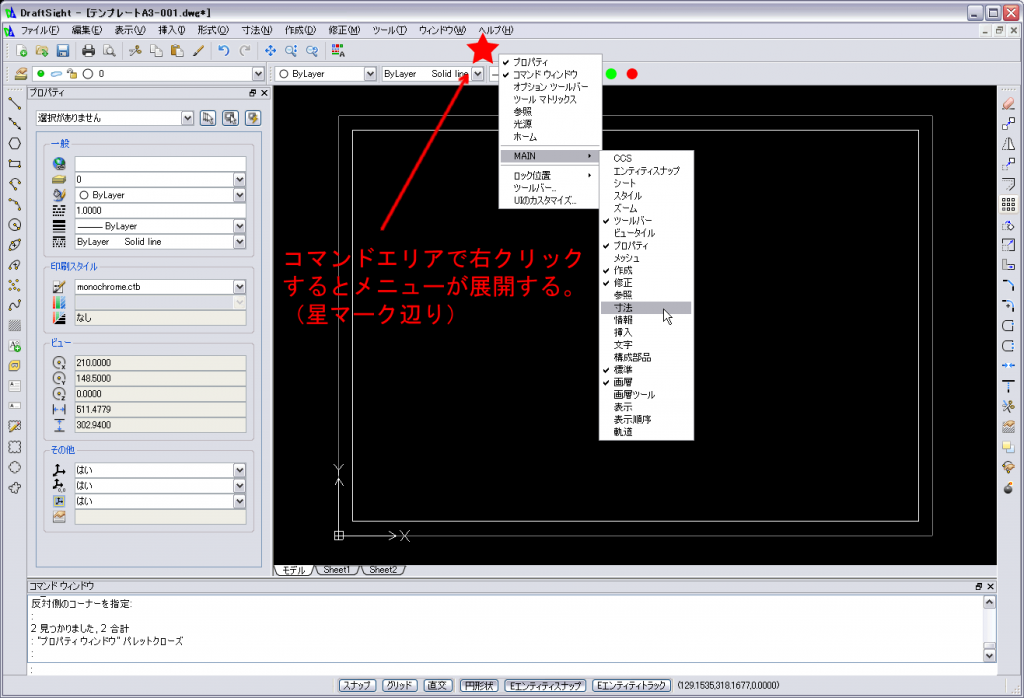

アイコン群の空いている場所で右クリックしてプルダウンメニューを展開して寸法のツールを選択します。

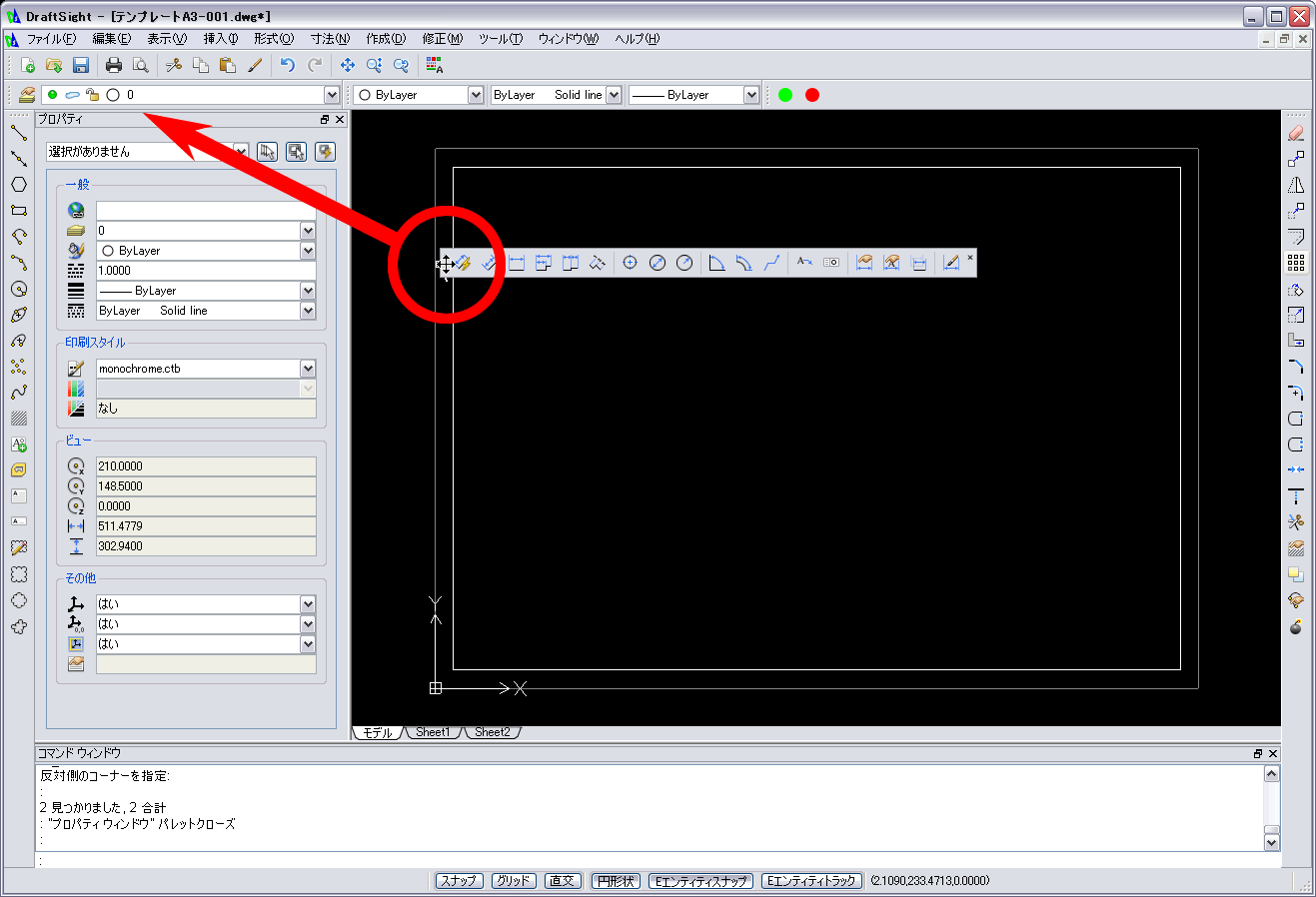

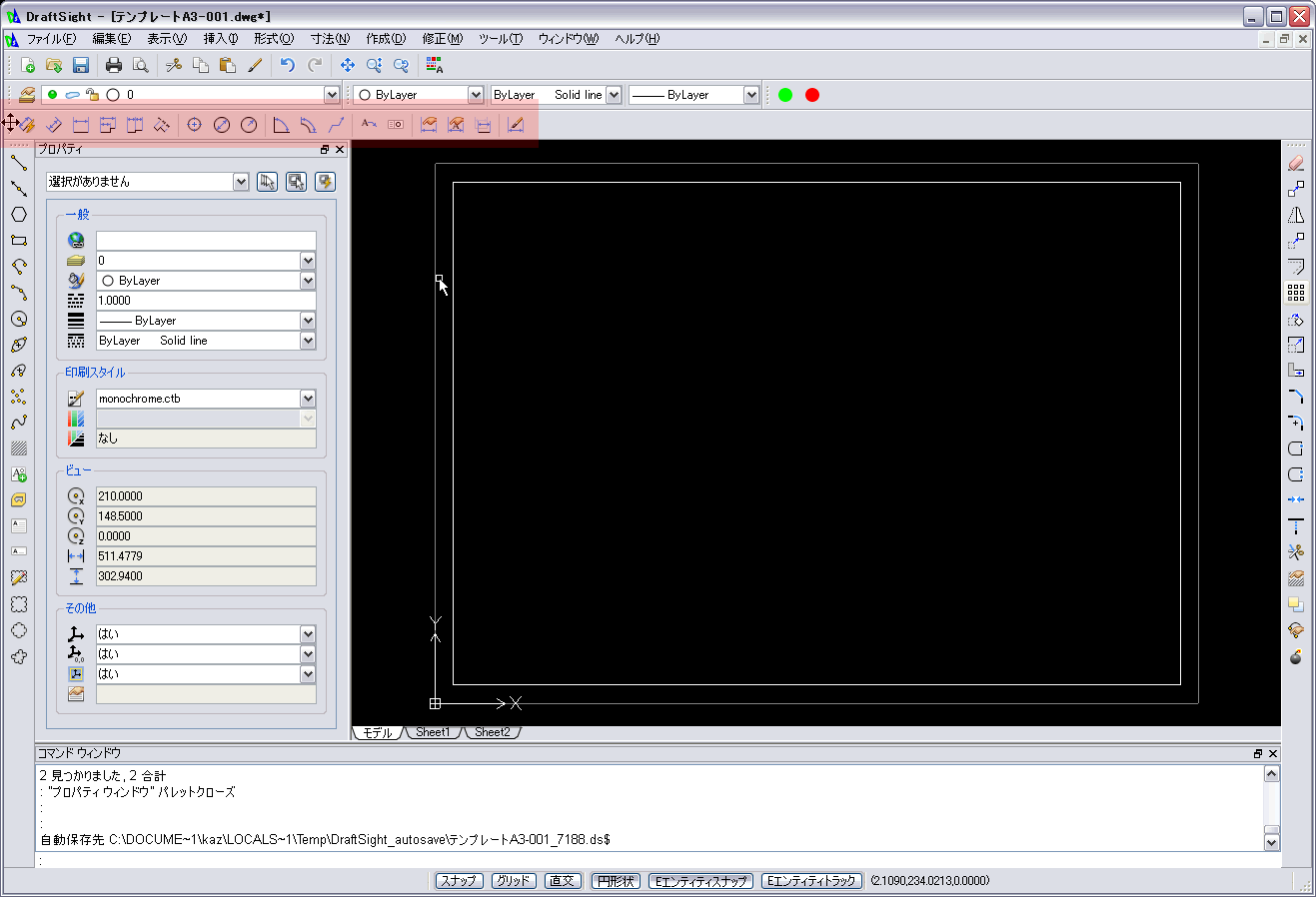

寸法のツールバーが現れるので左端をドラッグして適当な場所に格納します。
寸法メニューを表示-1

ここに格納しました。収めたい場所にうまく入らないけど頑張って入れる。
チョット慣れが必要。
寸法メニューを表示-2

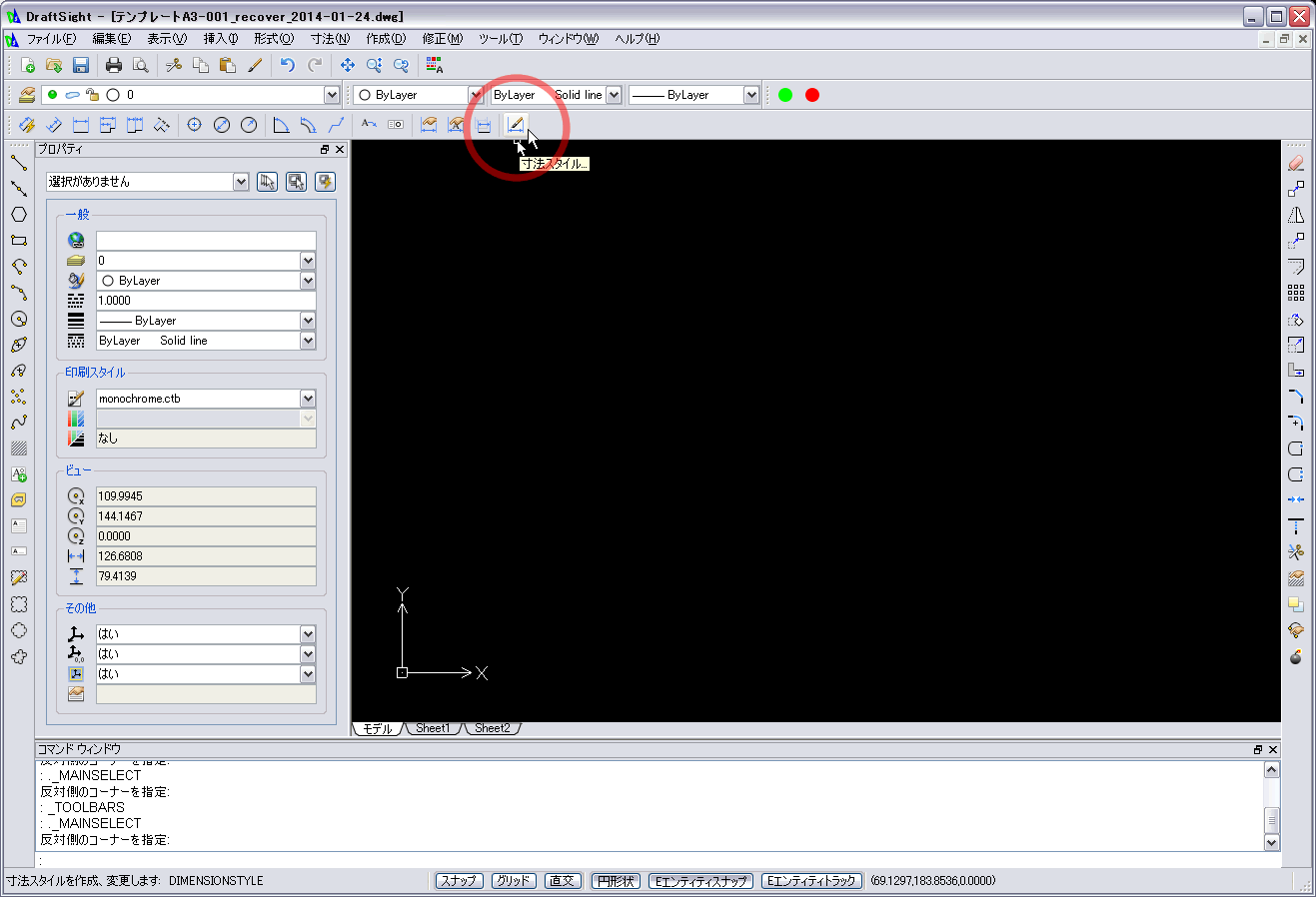

ここで追加したメニューバー左の『寸法スタイル』を呼び出します。
寸法メニューを表示-3

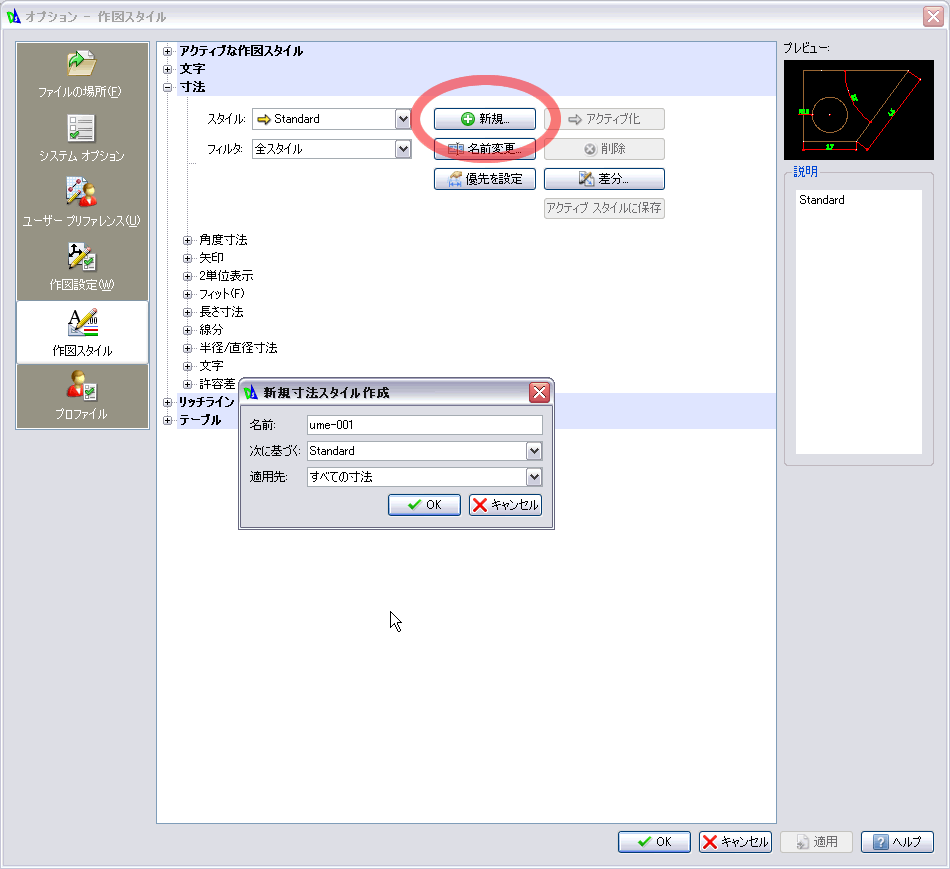

続いて新規をクリックして名前を『ume001』としました。自分のルールですが『梅次(ume)が作った1/1スケールの寸法だよ』と寸法スタイルの名前から分かるようにしました。1/50スケールの寸法を作る時は『ume050』となります。
寸法メニューを表示-4

ここで作成する寸法スタイルは下記の通りです。
(A3用紙で出力した時の実寸法)
・文字の高さを2mm。
・基点からのオフセット(離れ)を3mm
・補助線と寸法値のオフセット(離れ)を0.6mm
・文字スタイルはオリジナル文字スタイル『ume』

寸法スタイルの設定項目は順番に設定。

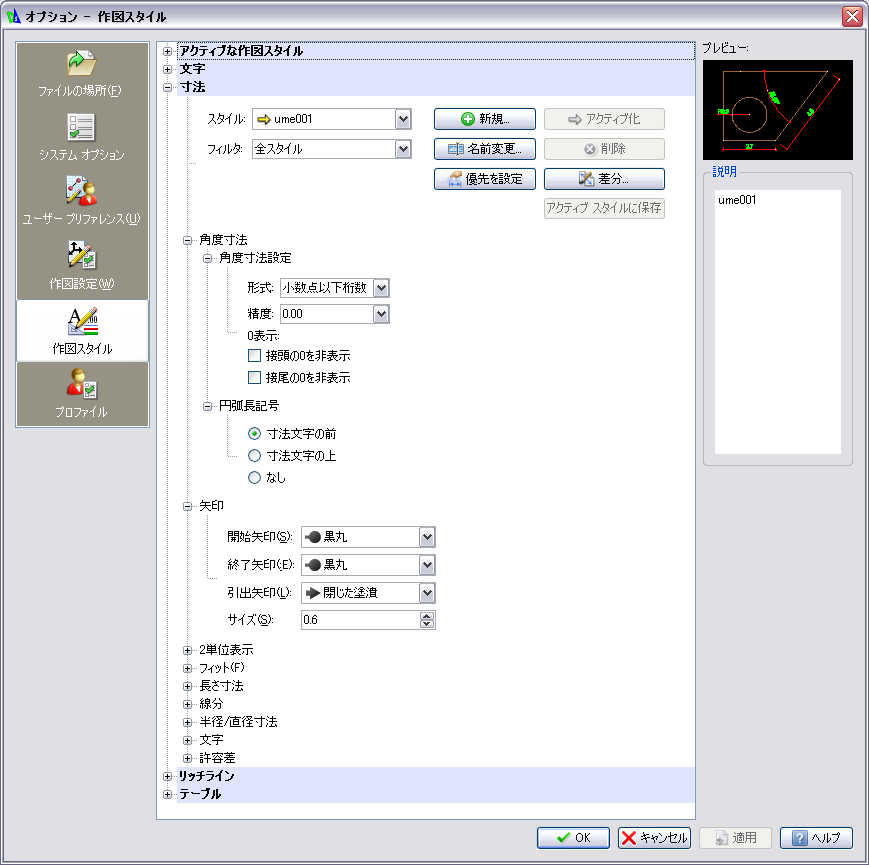

・角度寸法&矢印
矢印設定

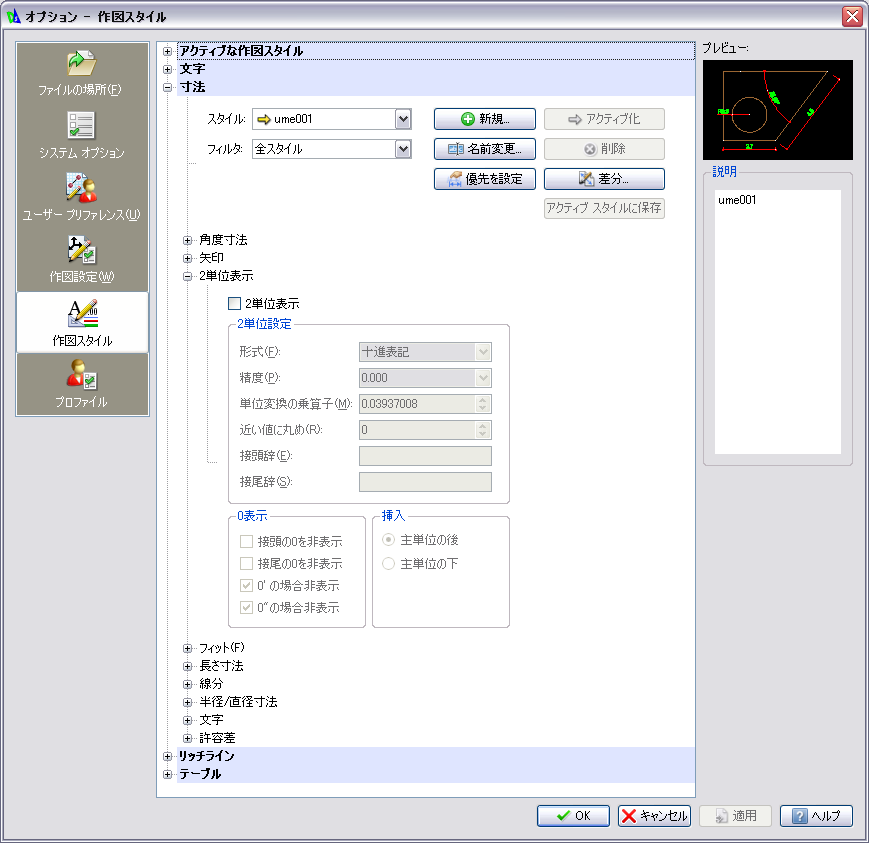

・2単位表示
2単位表示

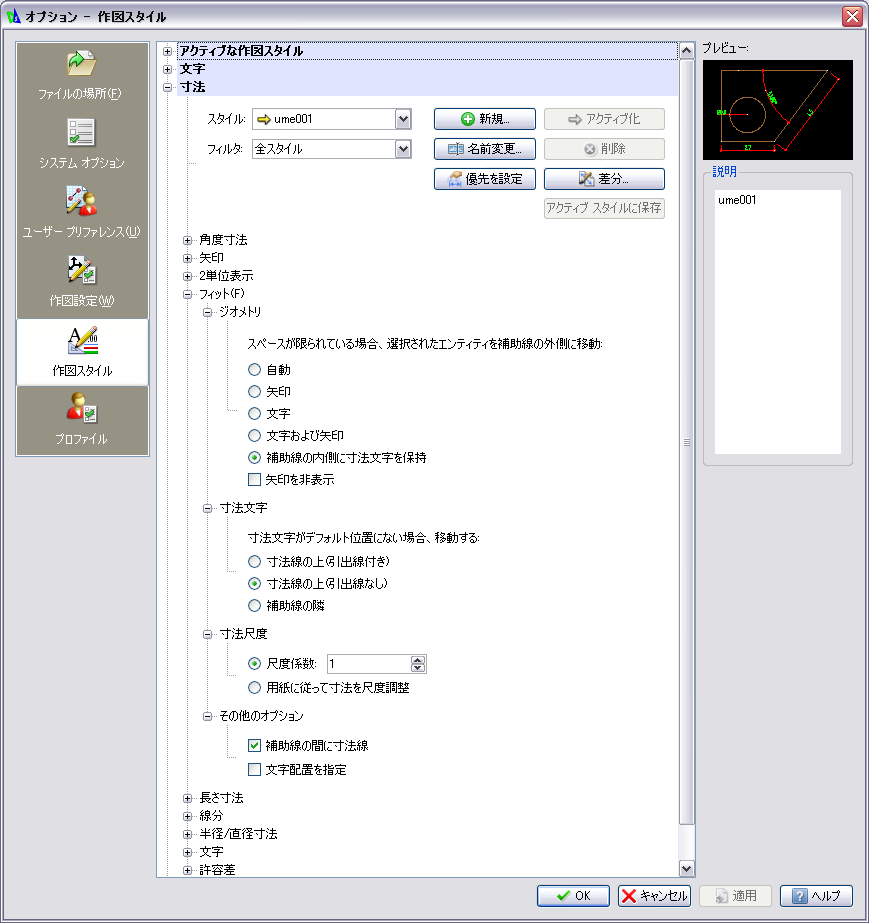

・フィット
寸法メニューを表示-6
ここで寸法尺度の係数を『1』としてますが、例えばA3サイズの1/50スケールで作図する場合、『50』に設定するとA3出力時にスタイルがそのまま表示されるようになります。うまく説明できてませんが文字が2mmで表示されるということです。

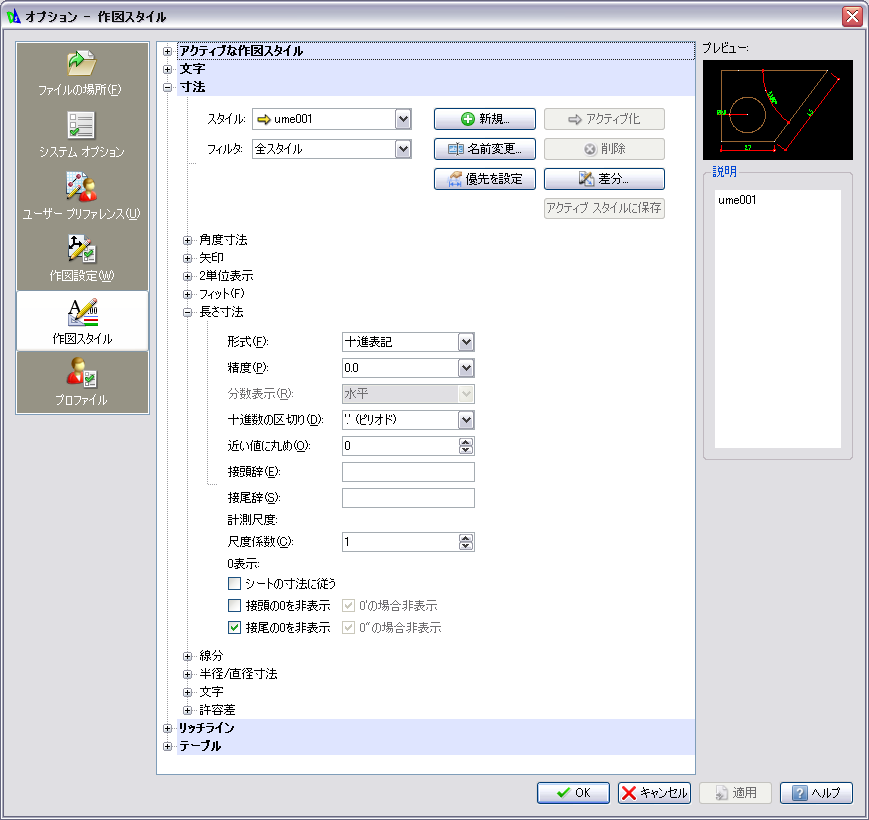

・長さ寸法
寸法メニューを表示-7

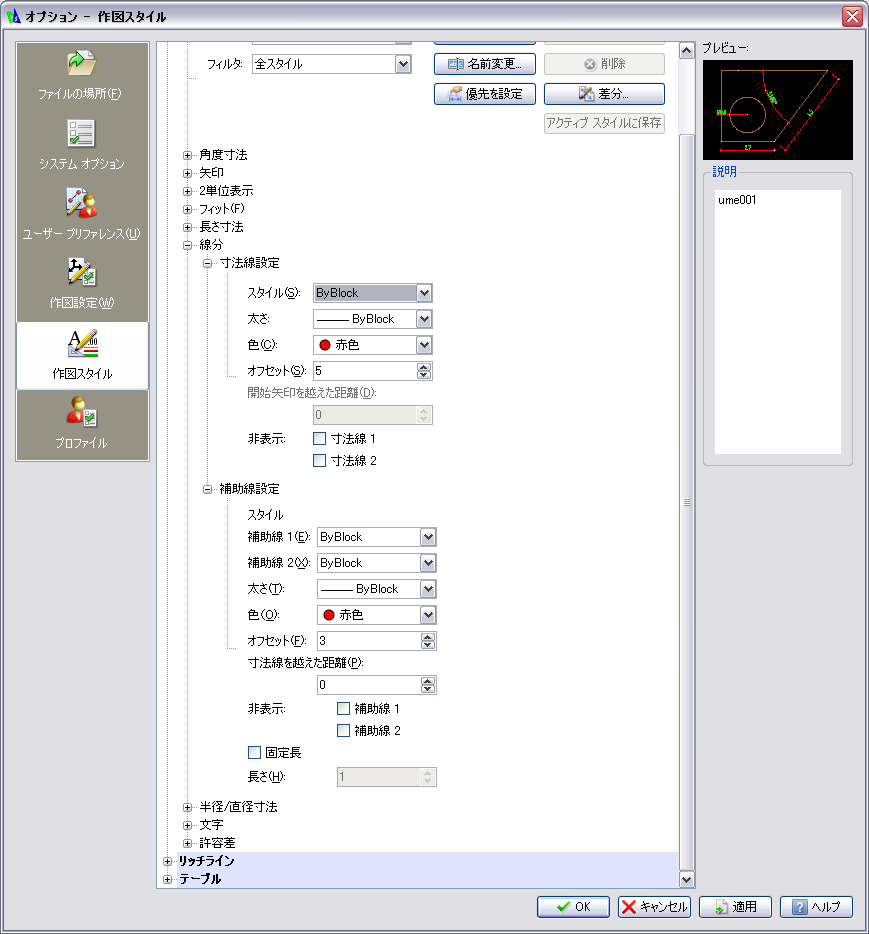

・線分
寸法メニューを表示-8

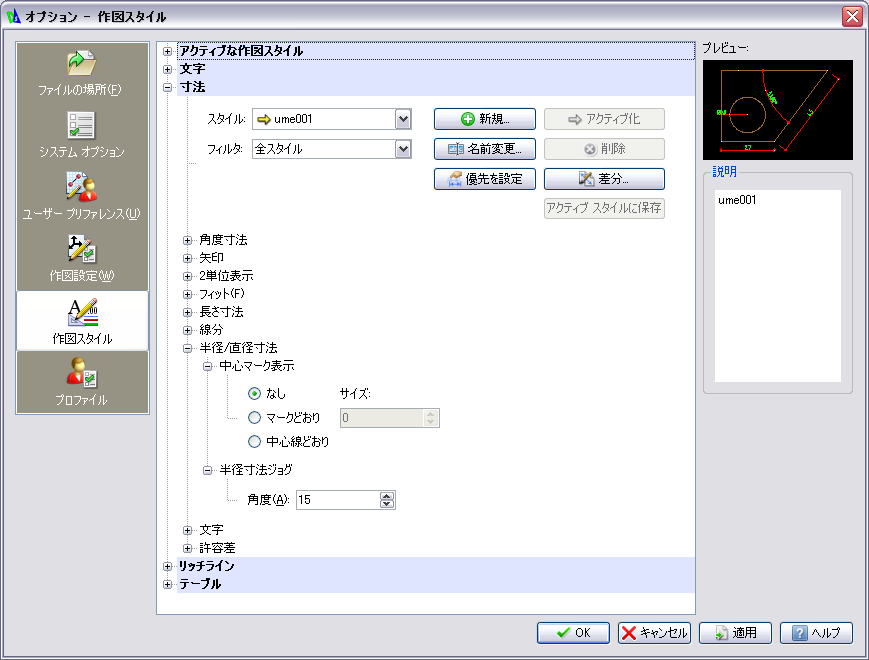

・半径/直径寸法
寸法メニューを表示-9

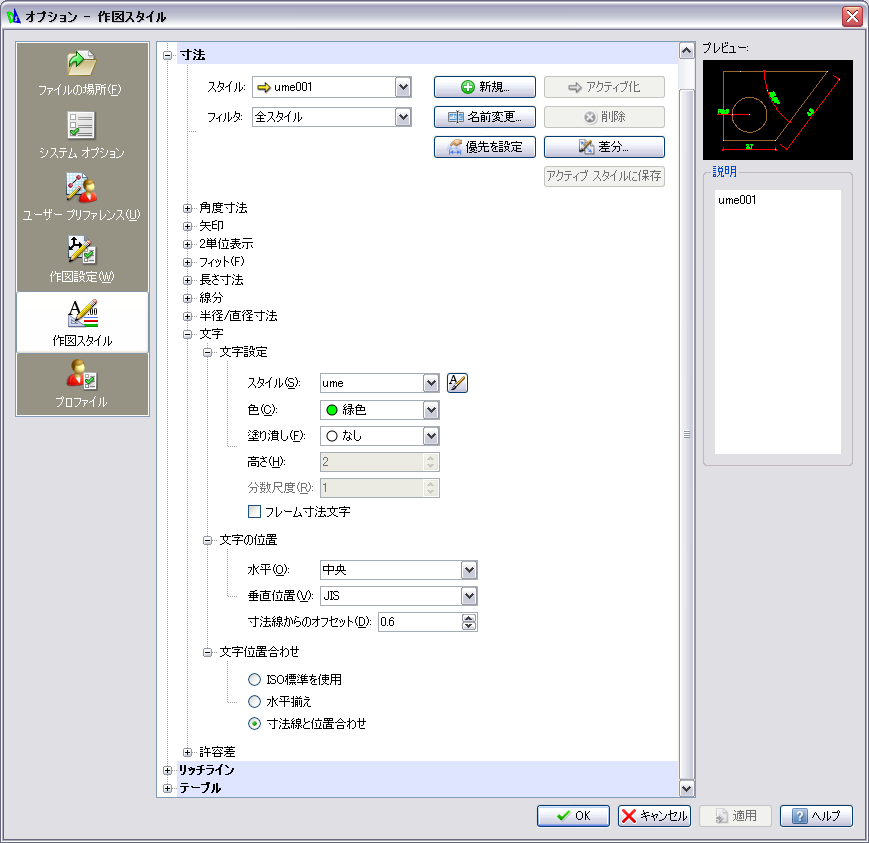

・文字
文字

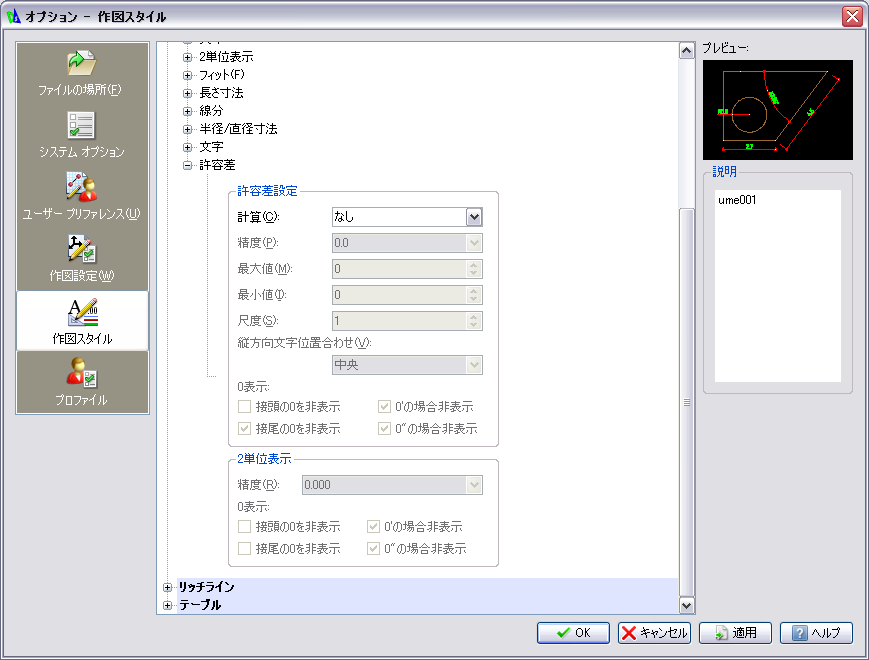

・許容差
寸法メニューを表示-11

設定が終わったら『OK』です。

寸法を書いてみましょう

ミニチュアの絵に寸法を入れていきます。(絵は適当に描きました)
こんな感じ

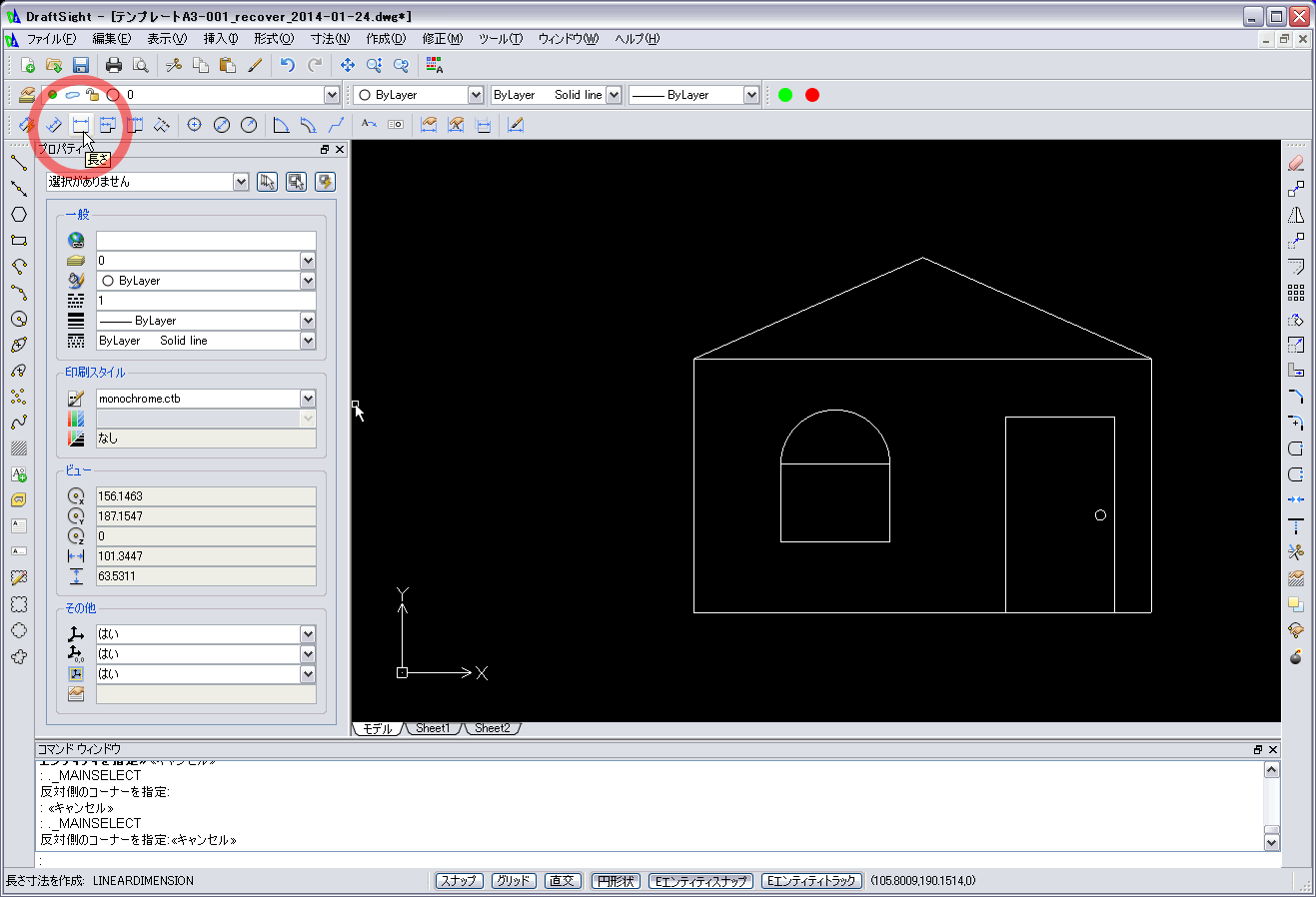

寸法を挿入しやすいようにマウスのホイールをスクロールで拡大縮小、ホイールボタンのドラッグで左右上下の移動、で拡大させます。メニューバーより『長さ』コマンドを選択。
長さコマンド

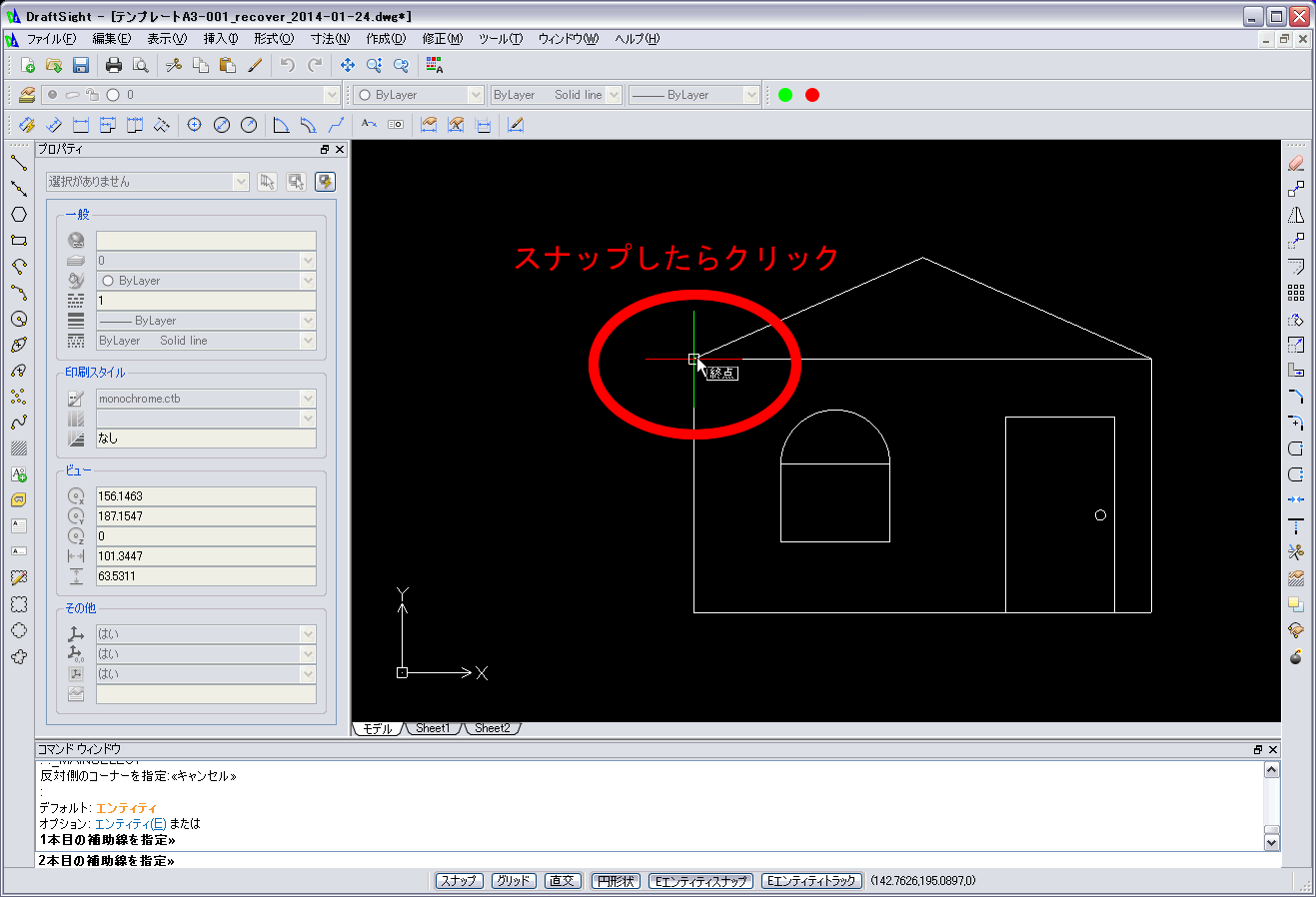

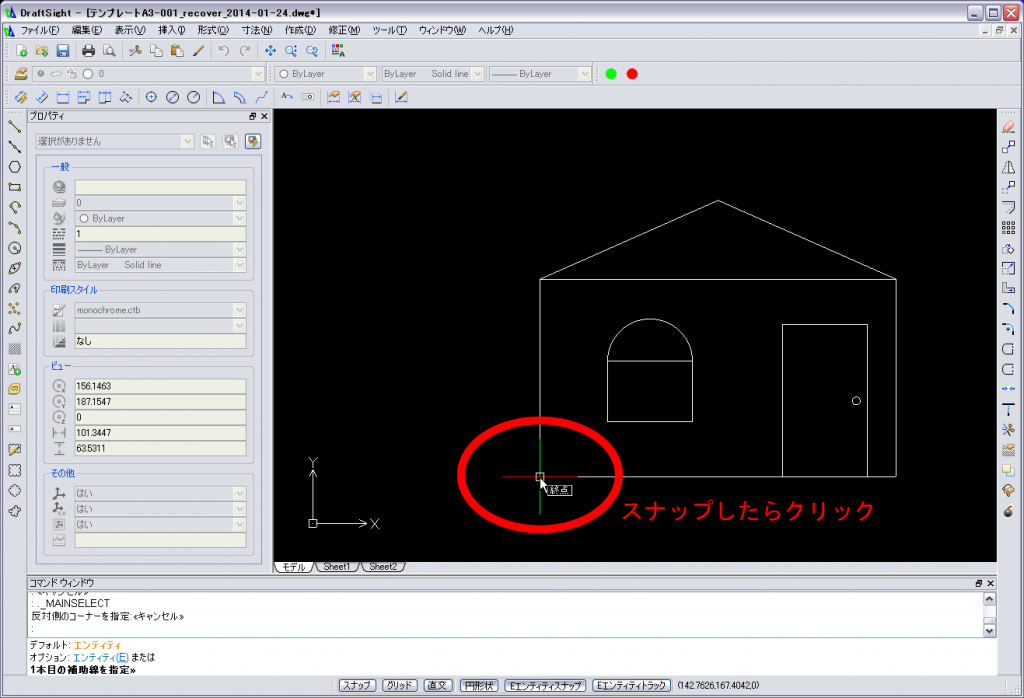

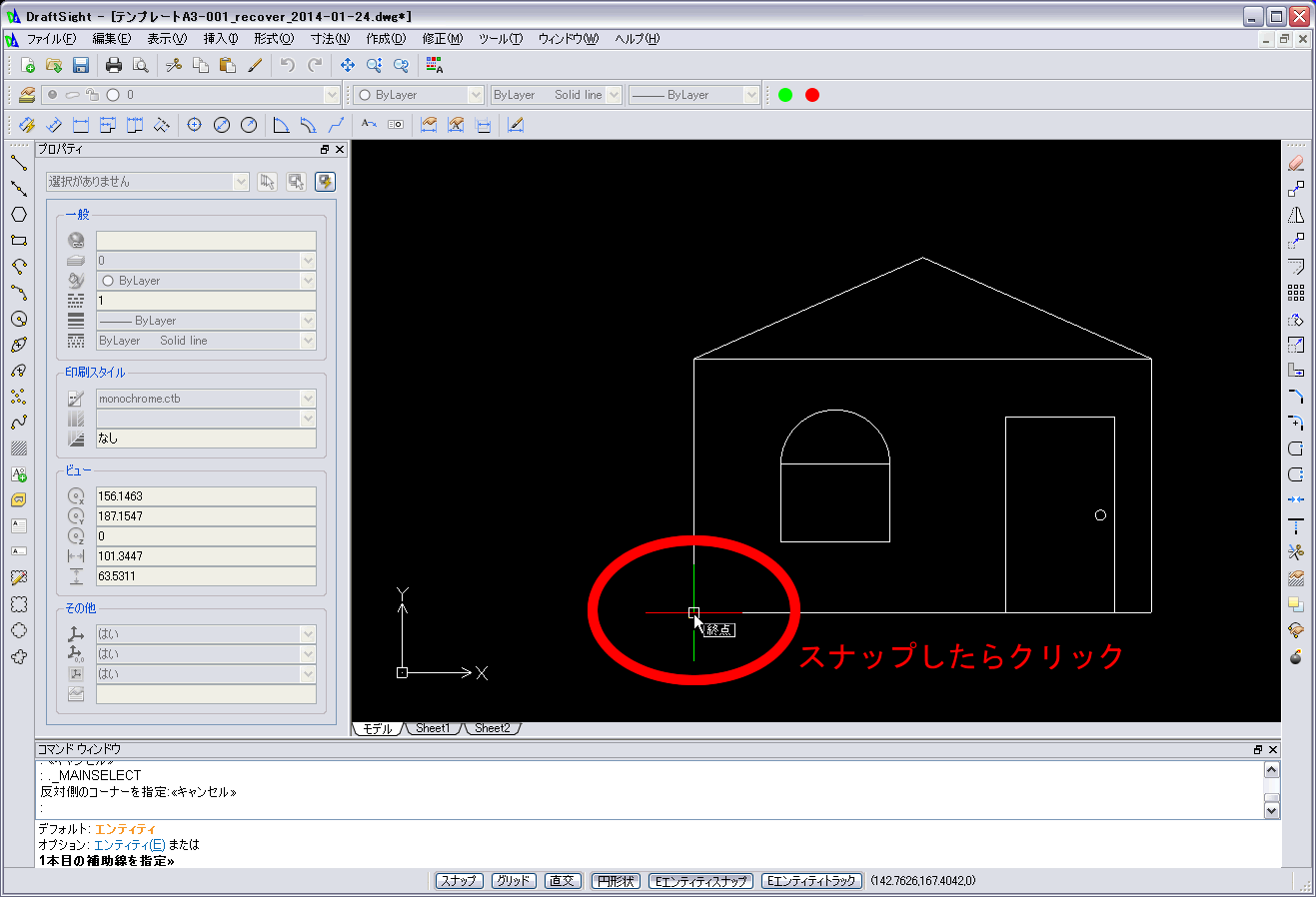

基点にするポイント近くにカーソルを持って行くとスナップするのでクリックします。磁石がひっつく感じ。『終点』と表示されます。
最初の基点

同じく長さを求めたい終点にカーソルを持って行きスナップされたらクリック。
終点

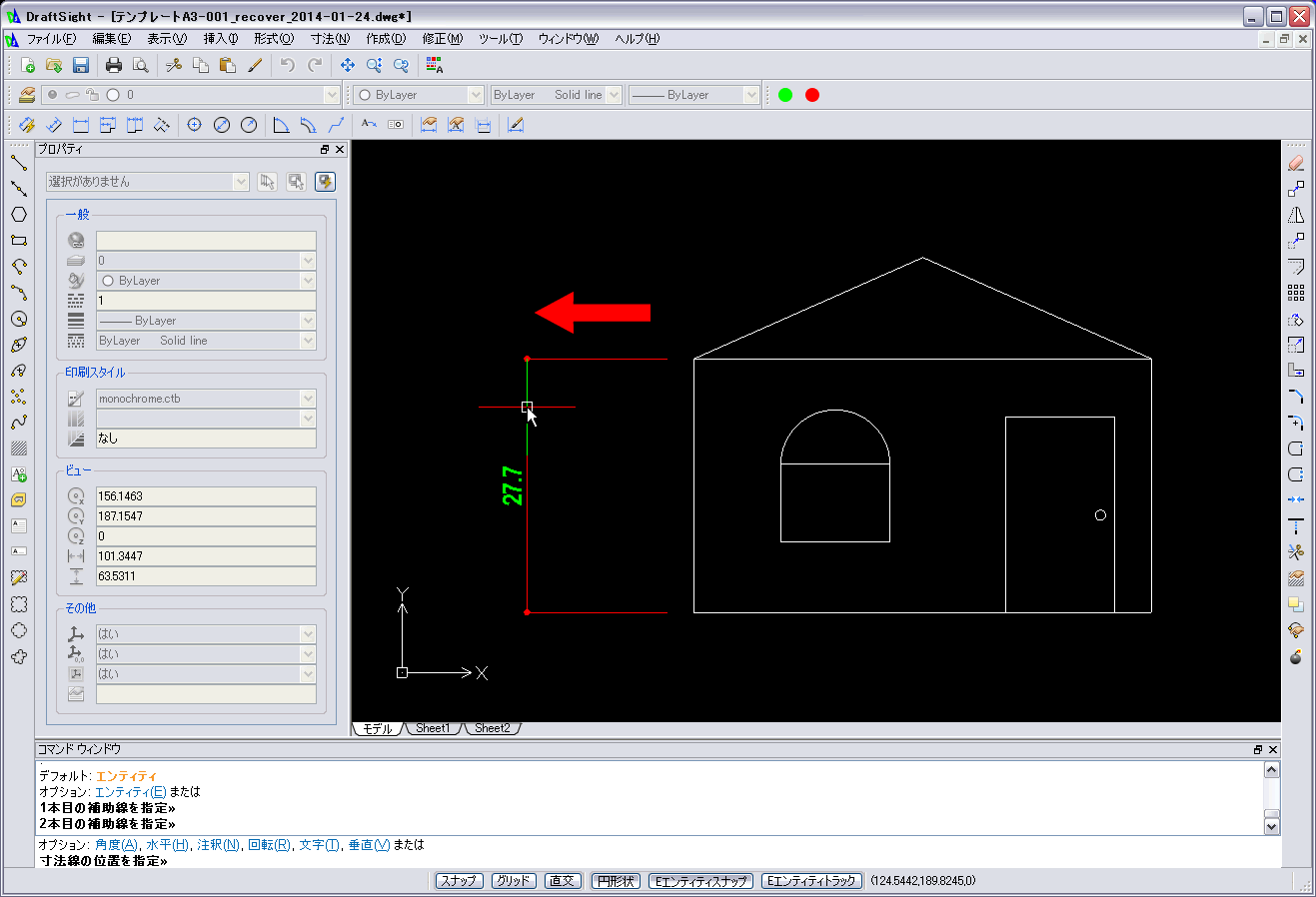

オブジェからの離れ位置にカーソルを移動させて寸法位置をクリックで確定させます。
寸法位置

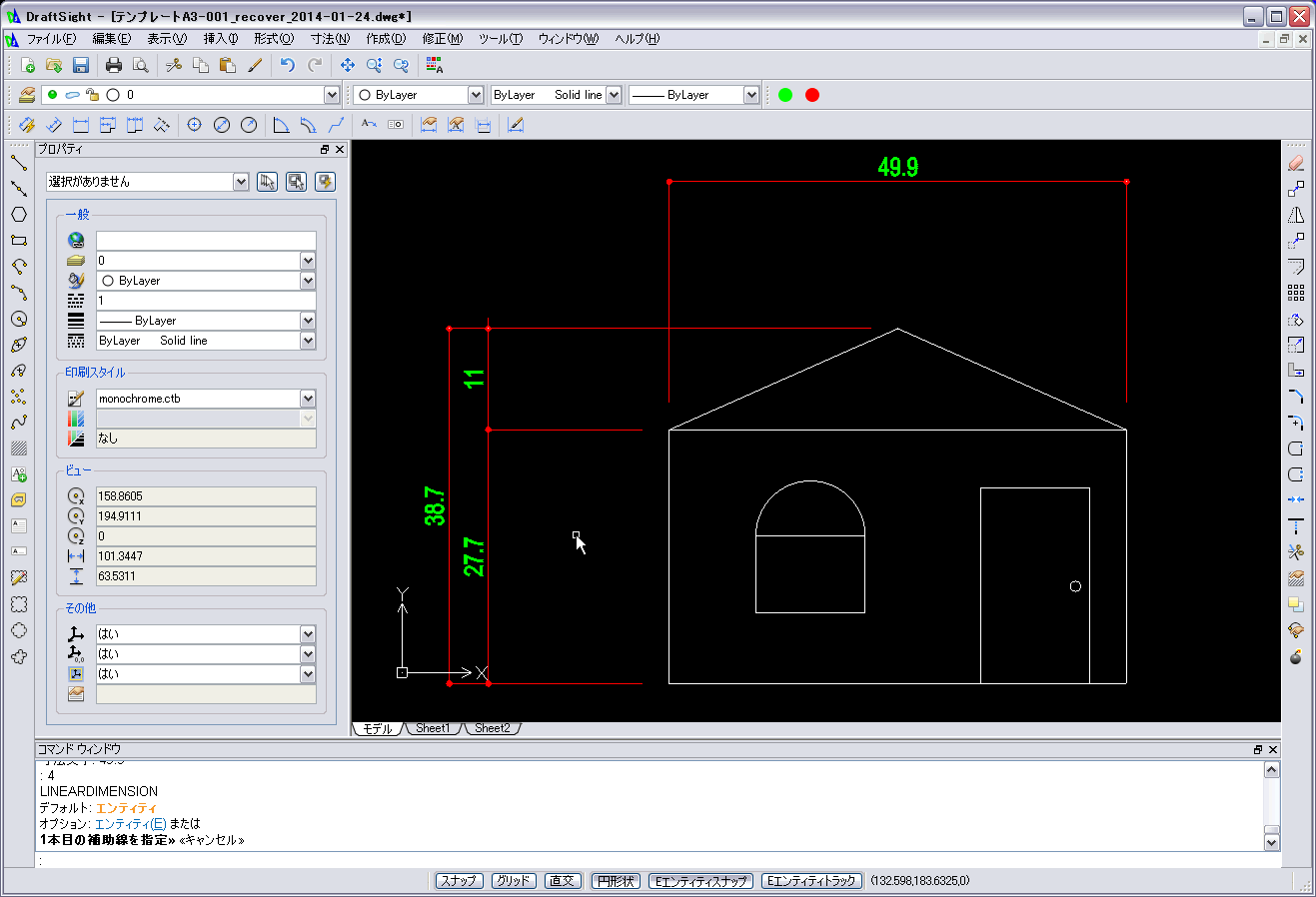

同様に縦寸法、横寸法をいれてみた。
できた

ホイールボタンをダブルクリックで全体表示できます。
全体表示
